Ошибка KUKA 310: сбой цепи безопасности приводов — причины и устранение
Сообщение «Error 310» на панели KUKA KCP появляется, когда контроллер теряет подтверждение исправности цепи безопасности приводов (Drive Safety Chain). Это одна из самых частых причин внепланового простоя роботизированных ячеек — робот не двигается, приводы обесточены, а на экране только код и краткое описание без указания конкретного узла. В статье разбираем логику работы цепи, типичные точки отказа и последовательность действий, которая позволяет найти неисправность без замены половины контроллера наугад.
- Что означает ошибка 310
- Устройство цепи безопасности приводов KUKA
- Типичные причины сбоя
- Порядок диагностики
- Устранение и замена компонентов
- Профилактика и регламентное обслуживание
- Когда обращаться к специалистам
Что означает ошибка 310
Цепь безопасности приводов — это последовательная электрическая цепь, которая объединяет все элементы, отвечающие за экстренную остановку: кнопки аварийного останова, защитные двери, концевые выключатели ограждения, реле безопасности и контакты самих сервоусилителей. Пока цепь замкнута, контроллер разрешает подачу питания на силовые каскады приводов. Как только любое звено размыкается — механически или из-за неисправности контакта — контроллер снимает разрешение и фиксирует ошибку 310.
Важно понимать: эта ошибка не указывает напрямую на конкретный компонент. Она сообщает о факте разрыва цепи, а причину нужно искать последовательным исключением звеньев. На контроллерах KRC2 логику цепи реализует отдельная плата безопасности (Safety Board), на KRC4 — модуль KPP/KSP совместно с картой Electronic Safety Circuit (ESC), либо внешние реле безопасности, если ячейка построена по классической релейной схеме.
Устройство цепи безопасности приводов KUKA
В зависимости от поколения контроллера цепь безопасности реализована по-разному, но принцип общий: два независимых канала (для соответствия требованиям категории останова Cat.0/Cat.1) идут через все защитные устройства и замыкаются на плате безопасности контроллера.
- KRC1/KRC2 — релейная схема с дискретной платой безопасности, которая физически коммутирует контакторы приводов.
- KRC4 — цифровая система Electronic Safety Circuit (ESC), где сигналы обрабатываются программно через safety-модуль, а разрыв фиксируется по потере опроса на одном из входов.
- Внешние компоненты — кнопки E-Stop на пульте KCP и на ограждении, концевики защитных дверей, световые барьеры, реле безопасности типа ESM в шкафу управления ячейкой.
Платы безопасности и интерфейсные карты — стандартные позиции для замены при отказе цепи, если диагностика указывает именно на контроллер, а не на внешнюю обвязку.

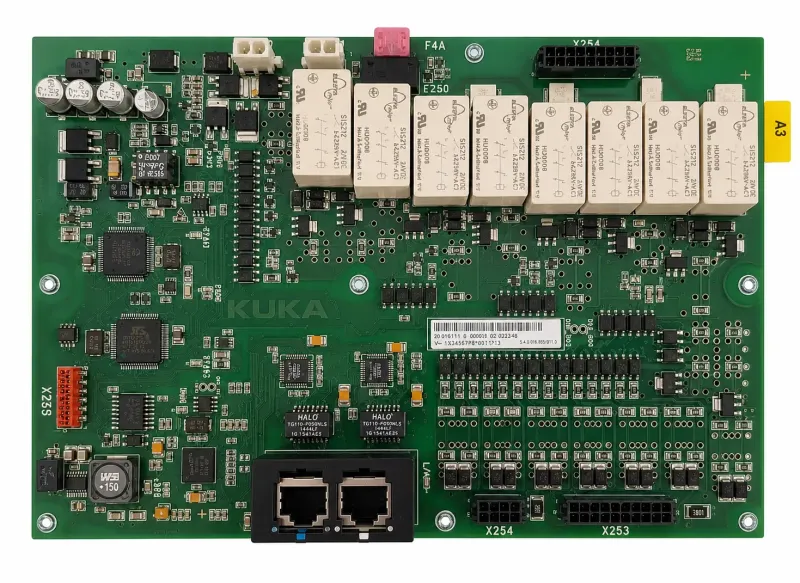

Обрабатывает сигналы цепи безопасности контроллера и передаёт разрешение на приводы; типовая замена при подтверждённом отказе платы, а не внешней обвязки.
Типичные причины сбоя
Разрыв цепи безопасности почти никогда не происходит «сам по себе» без физической или электрической причины. Наблюдение по обращениям в сервис показывает несколько повторяющихся сценариев.
| Источник неисправности | Признаки | Частота встречаемости |
|---|---|---|
| Западание или неисправность кнопки E-Stop | Ошибка пропадает после нажатия и отпускания кнопки повторно | Высокая |
| Окисление контактов концевика защитной двери | Плавающая ошибка, зависит от вибрации и температуры | Высокая |
| Обрыв или пережатие жгута safety-цепи | Ошибка возникает при движении кабель-каналов или дверей шкафа | Средняя |
| Отказ реле безопасности в шкафу управления | Цепь не восстанавливается даже при исправных внешних устройствах | Средняя |
| Неисправность платы безопасности контроллера | Ошибка держится постоянно, индикация на плате отсутствует или мигает нештатно | Низкая, но требует замены модуля |
| Сбой конфигурации safety-параметров после обновления ПО | Ошибка появилась сразу после апдейта контроллера | Редко |
Отдельно стоит упомянуть просадку напряжения питания цепи безопасности — недостаточное напряжение на входах реле воспринимается контроллером так же, как физический разрыв. Причиной может быть неисправный блок питания контроллера или деградация клеммных соединений.
Порядок диагностики
Диагностику стоит вести от простого к сложному — от внешних, легко проверяемых компонентов к плате контроллера, замена которой требует времени и стоит дороже.
- Проверить состояние всех кнопок аварийного останова — на пульте KCP, на ограждении ячейки, на смежном оборудовании, если цепь объединена с линией.
- Осмотреть концевые выключатели защитных дверей на предмет механического люфта, окисления контактов, смещения флажка датчика.
- Прозвонить жгуты safety-цепи мультиметром по участкам, обращая внимание на места изгиба у кабель-каналов и разъёмов.
- Проверить реле безопасности в шкафу: индикацию состояния, подачу питания, целостность выходных контактов.
- Сверить диагностические биты safety-модуля в системе диагностики контроллера — на KRC4 через меню Diagnosis, на KRC2 по светодиодной индикации платы.
- При отсутствии внешних неисправностей — проверить саму плату безопасности контроллера на предмет отказа входных каналов.
На этом этапе полезно свериться с общими принципами поиска неисправности по коду: как и в других семействах контроллеров, подход «от простого к сложному» описан в статье о диагностике по коду ошибки. Если ячейка встроена в линию с ЧПУ-оборудованием, полезно также проверить состояние смежных устройств промышленной безопасности — барьеров и мониторов.
Контролирует цепи E-Stop и защитных дверей, размыкает силовые контакторы при разрыве цепи — типовая замена, если диагностика указывает на отказ реле в шкафу управления.
Устранение и замена компонентов
Если диагностика подтвердила отказ конкретного узла, порядок действий зависит от того, что именно вышло из строя.
- Неисправная кнопка E-Stop или концевик двери — заменяется как самостоятельный элемент, без разборки контроллера.
- Повреждённый жгут safety-цепи — ремонтируется или заменяется целиком, частичная пайка в цепи безопасности не допускается по требованиям надёжности.
- Отказавшее реле безопасности — заменяется на аналогичную модель с сохранением схемы подключения; при использовании реле с AS-интерфейсом стоит сверить конфигурацию адреса перед установкой.
- Плата безопасности контроллера KRC2/KRC4 — заменяется целиком, ремонт на уровне компонентов нецелесообразен из-за требований к сертификации safety-функций.
После любой замены компонента цепи безопасности обязательна проверка срабатывания — принудительное размыкание каждого канала (кнопка, дверь, реле) с контролем реакции контроллера, а не просто снятие ошибки на экране.

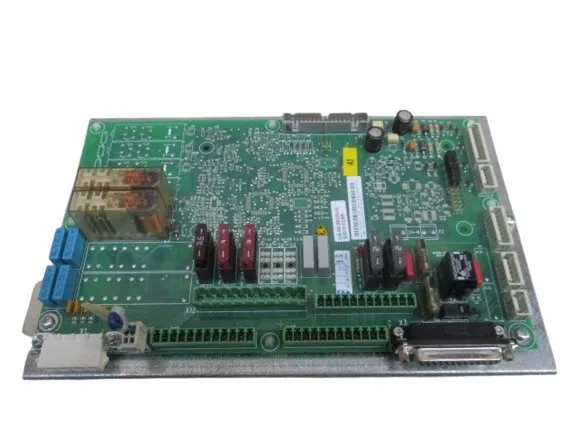

Один из вариантов платы безопасности контроллера KUKA — используется как замена при подтверждённом отказе штатного safety-модуля.
Профилактика и регламентное обслуживание
Большинство отказов цепи безопасности прогнозируемы и предотвращаются регулярным обслуживанием, а не устраняются постфактум.
- Раз в квартал проверяйте механическое состояние кнопок E-Stop и концевиков дверей — люфт и залипание проще заметить визуально, чем ждать сбоя в цепи.
- Контролируйте состояние кабельных каналов и разъёмов в местах постоянного движения — на подвижных ограждениях, дверцах шкафов, гибких кабель-каналах роботов.
- При модернизации ячейки с добавлением новых защитных устройств сверяйте общее сопротивление цепи с допустимым по руководству контроллера — уточняйте по документации на конкретную модель KRC.
- Ведите журнал срабатываний ошибки 310 — повторяемость по времени суток или температуре часто указывает на конкретный узел ещё до полной диагностики.
Если ячейка работает в связке с ЧПУ-оборудованием, общая логика профилактики цепей безопасности пересекается с обслуживанием сервоусилителей и приводных блоков — стоит проверять оба контура в рамках одного планового ТО.
Контролирует распределённые safety-устройства ячейки по шине AS-интерфейс, удобен при модернизации цепи безопасности с несколькими зонами ограждения.
Когда обращаться к специалистам
Если диагностика по внешним компонентам не выявила неисправность, а ошибка 310 повторяется или держится постоянно, вероятная причина — плата безопасности контроллера или скрытая просадка питания в safety-цепи. Проверка внутренних каналов платы без осциллографа и документации на конкретную ревизию контроллера занимает много времени и рискует привести к ошибочной замене исправного модуля.
В таких случаях быстрее и надёжнее привлечь специалистов с опытом работы именно с safety-контурами KUKA. Инженеры ООО «Эффективное производство» проводят диагностику цепи безопасности приводов, подбирают платы и реле по артикулу оригинального контроллера и выполняют замену с проверкой срабатывания всех каналов — обращайтесь, если ошибка 310 не устраняется силами штатной службы главного механика.
FAQ: частые вопросы
Можно ли временно обойти ошибку 310, чтобы запустить робот?
Нет. Цепь безопасности напрямую отключает питание приводов, и любые попытки шунтировать её приводят к работе без защиты персонала, что недопустимо и опасно.
Ошибка 310 появляется только при закрытых дверях ограждения — в чём причина?
Это указывает на окисление или неисправность концевого выключателя двери либо на плохой контакт в разъёме — цепь размыкается при определённом положении механизма двери.
Отличается ли диагностика ошибки 310 на KRC2 и KRC4?
Да. На KRC2 состояние цепи видно по светодиодам платы безопасности, на KRC4 диагностика ведётся через программное меню Diagnosis с детализацией по каналам ESC.
Как понять, что виновата именно плата безопасности контроллера, а не внешние устройства?
Если все кнопки, концевики и реле проверены и исправны, а ошибка сохраняется или возникает без видимой внешней причины — с высокой вероятностью неисправен сам safety-модуль контроллера.
Нужно ли менять реле безопасности парой с концевиками?
Нет, это независимые элементы цепи. Меняется только тот компонент, который диагностика подтвердила как неисправный.
Заключение
Ошибка 310 на контроллере KUKA — это не поломка конкретного узла, а сигнал о разрыве цепи, которую нужно проверять последовательно: от кнопок и концевиков к реле и плате контроллера. Такой порядок экономит время и позволяет избежать необоснованной замены дорогостоящих модулей.
Если после самостоятельной диагностики причина не найдена или требуется подбор оригинальной платы безопасности взамен вышедшей из строя, обратитесь в ООО «Эффективное производство» — поможем с диагностикой и подберём совместимые компоненты для конкретной модели контроллера.
