Ошибка KUKA 284: разряд батареи контроллера робота
Сообщение «284 Buffer battery discharged» на панели KUKA smartPAD появляется тогда, когда буферная батарея контроллера KRC теряет напряжение ниже порога, заданного производителем. Проблема выглядит безобидно, но при игнорировании индикатора можно потерять данные мастеринга осей и содержимое энергозависимой памяти — а это уже часы простоя и повторная калибровка робота. В статье разбираем принцип работы батарейного питания контроллера KUKA, причины разряда, порядок диагностики и корректную процедуру замены без потери данных.
- Что означает ошибка 284 и за что отвечает батарея контроллера
- Устройство батарейного питания KRC: SRAM, мастеринг, часы реального времени
- Причины разряда и появления ошибки 284
- Диагностика: как отличить разряд батареи от других сбоев
- Порядок замены батареи без потери данных
- Сопутствующие неисправности и запчасти контроллера
- Регламент обслуживания и профилактика
- Заключение
Что означает ошибка 284 и за что отвечает батарея контроллера
В контроллерах серии KUKA KRC (KR C2, KR C4 и более новых модификаций) батарея буфера питает часть энергозависимой памяти, когда основное питание отключено — то есть в моменты, когда шкаф стоит обесточенным между сменами или на время сервисных работ. Код 284 относится к группе диагностических сообщений системы контроля напряжения буферной батареи и означает, что напряжение элемента упало ниже допустимого порога, заданного производителем в конфигурации контроллера (уточняйте точное пороговое значение по руководству вашей версии KRC — оно отличается у KR C2 и KR C4).
Важно понимать разницу между предупреждением и аварийным отказом: пока напряжение снижается плавно, система успевает выдать предупреждение задолго до критической отметки. Именно поэтому появление кода 284 — это сигнал для планового обслуживания, а не повод для паники, но откладывать замену батареи после появления индикатора не стоит.
Устройство батарейного питания KRC: SRAM, мастеринг, часы реального времени
Буферная батарея контроллера KUKA обслуживает несколько типов данных одновременно:
- содержимое SRAM (Static Random-Access Memory — статическая оперативная память, сохраняющая данные без периодического обновления, но требующая постоянного питания) — здесь может храниться часть служебной информации контроллера;
- данные мастеринга (calibration data) — референсные положения осей робота относительно датчиков обратной связи, без которых манипулятор не может корректно определить абсолютное положение осей после включения;
- показания часов реального времени (RTC) — используются для журналирования событий и меток времени в логах контроллера.
Если батарея полностью разряжается при выключенном питании шкафа, часть этих данных может быть утеряна. Для роботов с абсолютными датчиками положения (энкодерами или резольверами) это особенно критично: без корректных данных мастеринга контроллер не понимает, в какой точке рабочего диапазона находится ось, и требует повторной калибровки — процедуры, которая занимает заметное время и требует эталонных приспособлений.
Похожий принцип используется и в системах ЧПУ станков — там абсолютные энкодеры также опираются на буферное питание для сохранения позиции между включениями, и потеря этих данных приводит к аналогичной проблеме — станок «не находит ноль» после долгого простоя.

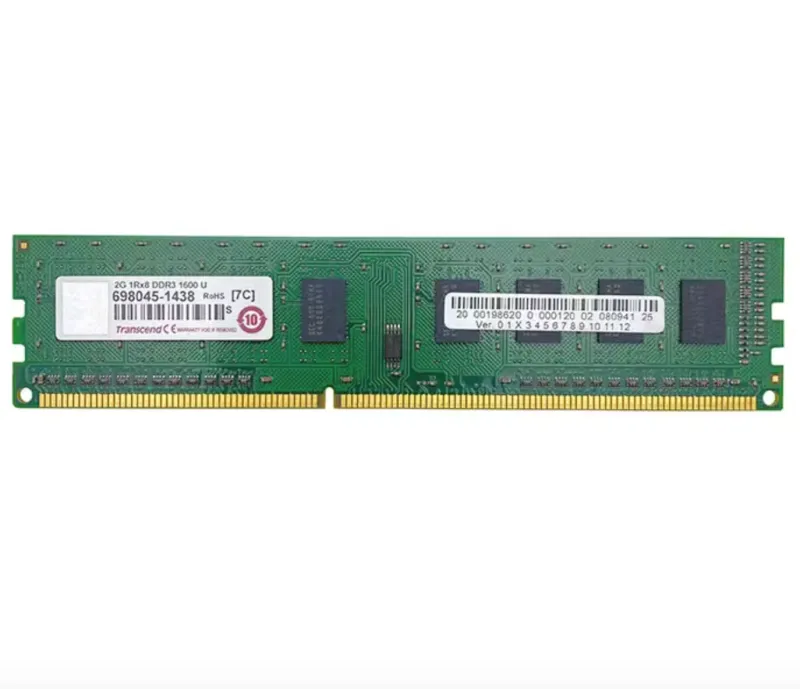

Модуль памяти контроллера KRC, связанный с той же логикой энергозависимого хранения данных, что и буферная батарея — при подозрении на сбои памяти проверяется в связке с батарейным узлом.
Причины разряда и появления ошибки 284
Батарея буфера — расходный элемент с ограниченным сроком службы, и её разряд — это в первую очередь естественный износ. Но есть и ускоряющие факторы:
- исчерпание номинального ресурса элемента (обычный срок службы литиевых батарей буферного питания — несколько лет непрерывной эксплуатации, точный интервал уточняйте по регламенту вашей модели KRC);
- длительное хранение контроллера с полностью отключённым основным питанием — в этом случае батарея разряжается быстрее, так как несёт всю нагрузку по поддержанию памяти;
- повышенная температура внутри шкафа управления — ускоряет саморазряд химического источника тока;
- плохой контакт в разъёме батарейного блока или окисление контактов — создаёт паразитное падение напряжения, из-за которого система фиксирует пониженный уровень раньше срока;
- неисправность платы контроля напряжения батареи — в этом случае индикатор может появляться даже при относительно свежем элементе.
Отличать эти причины друг от друга нужно до замены батареи, иначе через короткое время ошибка появится снова, а деньги и время на сервисные работы будут потрачены впустую.
Диагностика: как отличить разряд батареи от других сбоев
Порядок диагностики при появлении кода 284 обычно следующий:
- Зафиксировать полный текст сообщения и время его появления в журнале диагностики контроллера — это поможет отследить, насколько быстро падает напряжение.
- Проверить фактическое напряжение батареи мультиметром при снятом с разъёма элементе — сравнить с номинальным значением, указанным в паспорте на конкретную модель батареи (данные уточняйте по руководству контроллера, поскольку в разных сериях KRC используются элементы разного типоразмера и номинала).
- Осмотреть разъём и контакты батарейного блока на предмет окисления, следов подтёков электролита или механического повреждения фиксатора.
- Убедиться, что ошибка не связана с иной причиной — например, с неисправностью самой платы контроля напряжения или с проблемами в цепи резольвера, которые внешне тоже могут проявляться как потеря данных о положении осей.
Ниже — сводная таблица типичных признаков, которая помогает быстро сориентироваться, что делать дальше.
| Признак | Вероятная причина | Что делать |
|---|---|---|
| Код 284 появляется впервые, робот работает штатно | Плановый износ батареи | Заменить батарею в ближайшее плановое окно |
| Код 284 появляется повторно вскоре после замены | Плохой контакт разъёма или брак элемента | Проверить разъём, при необходимости заменить кабель питания батареи |
| После включения контроллер запрашивает повторный мастеринг осей | Батарея разрядилась полностью, данные потеряны | Выполнить калибровку осей по регламенту производителя |
| Напряжение батареи в норме, ошибка не исчезает | Неисправность платы контроля напряжения | Диагностика и замена платы контроллера |
Порядок замены батареи без потери данных
Ключевое правило при замене буферной батареи — не обесточивать контроллер полностью до завершения операции. Общий порядок действий:
- Оставить основное питание шкафа управления включённым — в этом случае память контроллера временно получает питание от блока питания, а не от батареи, и замена элемента проходит без риска потери данных.
- Открыть соответствующий отсек контроллера согласно инструкции по эксплуатации конкретной серии KRC и найти батарейный блок.
- Аккуратно отсоединить разъём старой батареи, не допуская короткого замыкания контактов.
- Установить новый элемент того же типа и номинала, что указан в паспорте оборудования, и подключить разъём в обратном порядке.
- Закрыть отсек, убедиться, что сообщение об ошибке 284 исчезло из журнала диагностики после следующего цикла проверки.
- Если предупреждение появилось повторно в течение короткого времени — проверить контакт разъёма и напряжение нового элемента отдельно.
Если по каким-то причинам питание контроллера всё же было отключено при разряженной батарее и данные мастеринга утеряны, потребуется повторная калибровка осей робота по методике, описанной в руководстве на конкретную модель манипулятора — самостоятельно её лучше не проводить без соответствующей подготовки, поскольку ошибка калибровки напрямую влияет на точность позиционирования инструмента.
Обрабатывает сигнал резольвера — датчика углового положения оси. Если после потери данных мастеринга ось «плывёт» даже после повторной калибровки, стоит проверить именно этот узел.
Сопутствующие неисправности и запчасти контроллера
Ошибка 284 редко приходит одна: контроллеры, отработавшие продолжительный срок, часто одновременно требуют внимания к смежным узлам. На практике при выездной диагностике вместе с заменой батареи проверяют:
- блок питания привода — нестабильное напряжение питания косвенно ускоряет разряд буферных элементов и может маскировать реальную причину сбоя;
- плату преобразователя резольвера — если после замены батареи и повторного мастеринга ось всё равно позиционируется некорректно, проблема может быть не в данных калибровки, а в самом канале обратной связи;
- модуль оперативной памяти контроллера — при повторяющихся сбоях памяти иногда требуется замена не только батареи, но и самого модуля.
Аналогичная логика диагностики применяется и в других промышленных контроллерах роботов — например, у ABB узлы управления построены по схожему принципу распределения энергозависимой и энергонезависимой памяти, и сервисные инженеры при работе с парком разнородных роботов используют единые методики проверки.

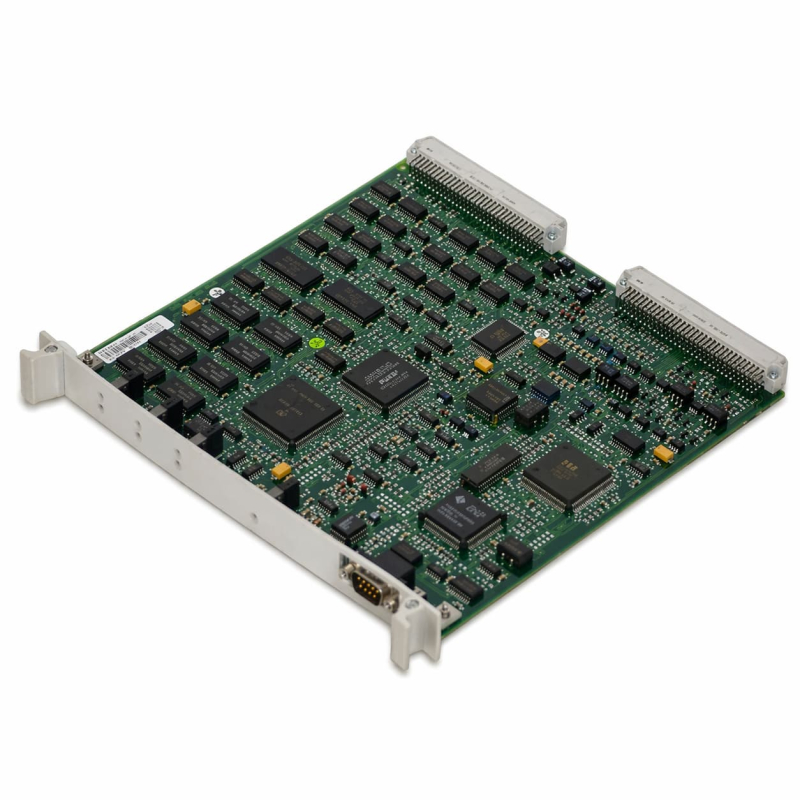

Пример аналогичного узла в контроллере другого производителя промышленных роботов — иллюстрирует, что принцип буферного питания памяти и мастеринга общий для отрасли, а не специфика одного бренда.
Проверяется в комплексе с батарейным узлом при нестабильной работе контроллера — просадки основного питания ускоряют разряд буферной батареи и усложняют диагностику ошибки 284.
Регламент обслуживания и профилактика
Чтобы не встречаться с кодом 284 в аварийном режиме — например, посреди рабочей смены, — стоит включить проверку батарейного питания в регламент планового технического обслуживания робота:
- заносить дату установки батареи в журнал обслуживания и планировать замену заранее, не дожидаясь предупреждения на панели;
- при длительной остановке линии (отпуск, плановая консервация оборудования) по возможности не обесточивать контроллер полностью либо заранее убедиться в свежести батареи;
- контролировать температуру внутри шкафа управления — перегрев ускоряет деградацию любых химических источников тока;
- после каждой замены батареи фиксировать в журнале, исчезло ли предупреждение, и не появляется ли оно повторно в течение нескольких дней работы.
Такой подход экономит время сервисной службы и снижает риск незапланированного простоя линии из-за необходимости повторного мастеринга осей.
FAQ: частые вопросы
Можно ли заменить батарею контроллера KUKA, не потеряв данные мастеринга?
Да, если основное питание шкафа управления остаётся включённым во время замены. Память в этом случае питается от блока питания контроллера, а не от батареи, поэтому данные мастеринга и содержимое SRAM сохраняются.
Что будет, если проигнорировать ошибку 284 и продолжить работу?
Пока напряжение снижается плавно, робот продолжит работать штатно, но при полном разряде батареи и последующем отключении питания шкафа данные мастеринга осей могут быть утеряны. Тогда потребуется повторная калибровка робота.
Как часто нужно менять буферную батарею контроллера KRC?
Точный интервал зависит от модели контроллера и условий эксплуатации, уточняйте его по регламенту производителя. На практике замену планируют заранее, не дожидаясь появления предупреждения на панели.
Ошибка 284 появилась сразу после замены батареи — в чём причина?
Чаще всего это плохой контакт в разъёме батарейного блока, окисление контактов или брак самого элемента. Стоит также проверить исправность платы контроля напряжения.
Нужно ли обращаться в сервис для замены батареи или можно сделать самостоятельно?
Замена батареи — несложная операция, которую при аккуратном соблюдении инструкции можно выполнить своими силами. Но если после замены требуется повторный мастеринг осей, эту процедуру лучше доверить специалистам, знакомым с методикой калибровки конкретной модели робота.
Заключение
Ошибка 284 в контроллере KUKA — это, по сути, штатное предупреждение о естественном износе буферной батареи, а не авария. Проблема возникает, когда индикатор игнорируют: тогда батарея разряжается полностью, контроллер теряет данные мастеринга, и робот требует повторной калибровки осей — операции более трудоёмкой, чем плановая замена элемента питания.
Если вы столкнулись с повторяющейся ошибкой 284, странным поведением осей после замены батареи или подозреваете неисправность платы контроля напряжения либо преобразователя резольвера — обратитесь к специалистам ООО «Эффективное производство»: поможем с диагностикой контроллера KRC и подбором оригинальных запчастей для роботов KUKA.
