Ошибка Fagor E215: повышенное напряжение шины привода — причины и устранение
Ошибка E215 на сервоприводе Fagor относится к группе аварий шины постоянного тока (DC bus) — внутренней цепи, куда выпрямляется сетевое напряжение и откуда сервоусилители берут энергию для питания двигателей. Когда контроллер фиксирует, что напряжение на этой шине превысило допустимый порог, привод останавливает оси и выдаёт код E215, чтобы не допустить повреждения силовых транзисторов (IGBT) и конденсаторов фильтра. Ошибка редко возникает «сама по себе» — за ней почти всегда стоит конкретная механическая или электрическая причина, и в этой статье мы разберём, как её найти без лишней замены исправных узлов.
- Что означает ошибка E215
- Основные причины повышенного напряжения шины
- Порядок диагностики
- Роль тормозного резистора и модуля рекуперации
- Сравнение типичных причин и признаков
- Как устранить ошибку и на что обратить внимание при замене узлов
- Профилактика и эксплуатация
Что означает ошибка E215
Привод Fagor, как и большинство сервоусилителей, построен по схеме: сеть переменного тока → выпрямитель → шина постоянного тока (DC bus) → инвертор на IGBT-транзисторах → обмотки двигателя. Шина постоянного тока — это своего рода энергетический буфер: она заряжается от выпрямителя и одновременно принимает энергию, которую двигатель возвращает при торможении (рекуперация). Контроллер постоянно измеряет напряжение на этой шине и сравнивает его с заданным порогом — обычно это диапазон, зависящий от номинального напряжения сети и модели привода, точное значение уточняйте по руководству вашего сервоусилителя.
Код E215 означает, что измеренное напряжение превысило верхнюю границу. Это защитная реакция: если продолжать работу, конденсаторы фильтра и силовые ключи инвертора могут выйти из строя от перенапряжения. Поэтому при появлении E215 не стоит пытаться «перезапустить и продолжить» без анализа — повторные пуски при неустранённой причине ускоряют деградацию силовых компонентов.
Основные причины повышенного напряжения шины
Перенапряжение шины возникает, когда энергии, поступающей в конденсаторы, больше, чем привод успевает рассеять или вернуть в сеть. На практике встречаются несколько типовых сценариев:
- Избыточная рекуперация при торможении. При резком замедлении осей с большой инерцией (тяжёлый стол, шпиндель на высоких оборотах) двигатель работает в генераторном режиме и «закачивает» энергию обратно в шину быстрее, чем тормозной резистор или модуль рекуперации успевает её сбросить.
- Неисправный или отсутствующий тормозной резистор. Резистор гасит избыточную энергию в тепло через ключ разряда. Если резистор перегорел, отсоединён или его сопротивление вышло за допуск, шина не разряжается — напряжение растёт при каждом торможении.
- Отказ ключа разряда (brake IGBT) на плате привода. Даже исправный резистор бесполезен, если управляющий транзистор, подключающий его к шине, не открывается.
- Нестабильное или повышенное напряжение сети. Скачки входного напряжения, обрыв фазы, работа от генератора с плохой стабилизацией — всё это поднимает базовый уровень шины ещё до начала торможения.
- Слишком короткое время разгона/торможения в программе ЧПУ. Агрессивные профили ускорения с малым временем decel создают пиковые токи рекуперации, превышающие расчётную мощность тормозного контура.
- Деградация конденсаторов фильтра шины. Со временем электролитические конденсаторы теряют ёмкость, и та же энергия рекуперации вызывает больший скачок напряжения, чем на новом приводе.
Похожая логика работает и у приводов других производителей — например, разбор ошибок по напряжению шины у Fanuc PSM описан в статье Fanuc PSM Alarm 07 — DC-напряжение, принцип защиты там идентичен.
Порядок диагностики
Диагностику стоит вести от простого к сложному, не разбирая привод сразу:
- Проверьте журнал аварий контроллера — фиксируется ли E215 всегда при одном и том же движении (торможение конкретной оси, реверс шпинделя) или хаотично.
- Измерьте фактическое напряжение сети мультиметром на входе шкафа. Отклонение более 10% от номинала — частая скрытая причина.
- Проверьте целостность тормозного резистора омметром (при отключённом питании) и визуально — на обрыв, потемнение корпуса, следы перегрева.
- Убедитесь, что кабель резистора и его разъём не повреждены, контакт не подгорел.
- Оцените профиль торможения в управляющей программе — не занижено ли время decel для тяжёлой оси.
- Если резистор и сеть в норме, проверьте плату силового модуля привода на предмет отказа ключа разряда — это уже требует стенда или замены на заведомо исправный блок для сравнения.
Общие подходы к пошаговой диагностике по коду ошибки применимы и здесь — см. материал Диагностика ЧПУ по коду ошибки.
Роль тормозного резистора и модуля рекуперации
Тормозной (разрядный) резистор — самый частый виновник ошибок перенапряжения шины на практике. Его задача простая: когда контроллер фиксирует рост напряжения выше рабочего уровня, он замыкает ключ разряда, и избыточная энергия сгорает на резисторе в виде тепла. Если резистор перегорел от постоянной работы в тяжёлом режиме или контакт окислился, энергия рекуперации остаётся в шине — и напряжение поднимается до аварийного порога при первом же торможении.
Аналогичный узел применяется и в системах ABB для промышленных роботов — блоки привода со встроенной логикой контроля шины и разряда рассчитаны на определённую мощность рекуперации, и превышение этой мощности при нештатной нагрузке даёт ту же картину — аварию по напряжению.
Разрядный резистор гасит избыточную энергию рекуперации на шине постоянного тока привода — при его отказе напряжение шины растёт и появляется авария по перенапряжению, аналогичная E215.
Если требуется заменить силовой узел или проверить работу цепи разряда на смежных системах, обратите внимание на блоки привода серии ABB DSQC — их логика контроля шины построена по тому же принципу и полезна для понимания общей архитектуры защиты.
Силовой модуль с контролем шины постоянного тока — используется для наглядного сравнения архитектуры защиты по перенапряжению при диагностике смежного оборудования.
Сравнение типичных причин и признаков
| Причина | Когда проявляется | Что проверить |
|---|---|---|
| Отказ тормозного резистора | При каждом торможении оси | Сопротивление резистора, целостность кабеля и разъёма |
| Отказ ключа разряда на плате | При торможении, резистор исправен | Плата привода, сигнал управления ключом |
| Повышенное напряжение сети | Периодически, вне зависимости от нагрузки | Напряжение на входе шкафа мультиметром |
| Агрессивный профиль торможения | На конкретной команде УП, тяжёлая ось | Параметры decel/rapid в программе |
| Деградация конденсаторов шины | Постепенно нарастает с ростом наработки | Ёмкость конденсаторов, дата выпуска модуля |
Как устранить ошибку и на что обратить внимание при замене узлов
Если диагностика указала на конкретный узел, порядок действий такой:
- При обрыве или уходе сопротивления тормозного резистора — заменить резистор на аналог с тем же номиналом сопротивления и не меньшей мощностью рассеивания, иначе новая деталь снова выйдет из строя при той же нагрузке.
- При отказе ключа разряда — заменить силовую плату или сервоусилитель целиком, самостоятельный ремонт силовых транзисторов без стенда нецелесообразен.
- При проблемах сети — установить стабилизатор или согласовать питание шкафа с электриками предприятия, особенно если рядом работают мощные потребители с рывковой нагрузкой.
- При агрессивном профиле торможения — скорректировать параметры разгона/замедления в программе или в параметрах привода, снизив пиковую рекуперацию.
- При деградации конденсаторов — заменить силовой модуль питания привода, восстановление ёмкости отдельных конденсаторов на плате практически не применяется в промышленной эксплуатации.
Для питающих узлов на смежных системах ЧПУ в качестве примера конструктивно похожего блока можно посмотреть блок питания Heidenhain — принцип формирования и контроля шины постоянного тока у таких модулей общий для разных производителей приводов.

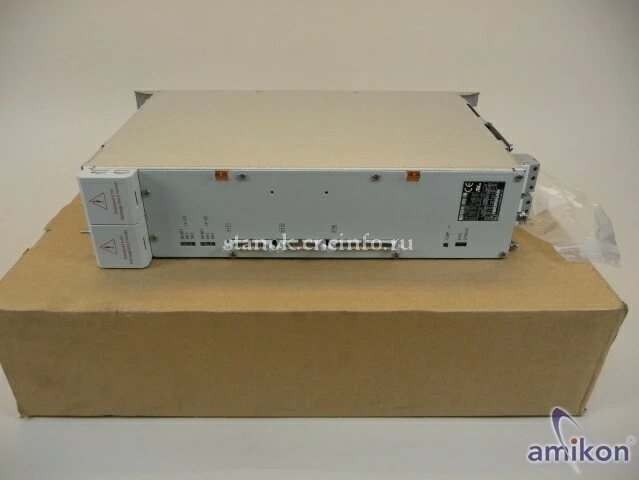

Модуль питания формирует и стабилизирует шину постоянного тока для сервоусилителей — полезен как ориентир при сравнении конструкции узла, отвечающего за напряжение шины.
Перед заказом любой замены силового узла стоит убедиться, что причина установлена верно — иначе новая деталь может отказать по той же причине через короткое время. Подбор комплектующих под конкретную модель привода удобно вести через раздел сервоусилителей и смежные категории силовой электроники каталога.
Профилактика и эксплуатация
Часть случаев E215 можно предотвратить регламентными действиями:
- Включать проверку сопротивления тормозного резистора и его кабеля в плановое ТО — это дешёвый и быстрый узел, но его отказ провоцирует дорогостоящий выход силовой платы.
- Контролировать напряжение сети в шкафу при плановых осмотрах, особенно на объектах со своей генерацией или частыми просадками.
- Не завышать динамику разгона/торможения тяжёлых осей без необходимости — параметры decel лучше настраивать по фактической инерции узла, а не «по умолчанию».
- Следить за возрастом силового модуля питания — если наработка приближается к сроку службы электролитических конденсаторов (обычно указывается в паспорте изделия), закладывать плановую замену модуля, не дожидаясь аварии.
Общие принципы работы сервоусилителей и логику их защит удобно освежить в статье Что такое сервоусилитель ЧПУ и как он работает — она даёт базу для понимания, почему именно шина постоянного тока чувствительна к рекуперации.
FAQ: частые вопросы
Можно ли просто перезапустить привод после E215 без ремонта?
Перезапуск временно снимает аварию, но не устраняет причину перенапряжения. Повторные запуски без ремонта ускоряют деградацию силовых транзисторов и конденсаторов шины.
Как проверить тормозной резистор без снятия его с привода?
При отключённом питании измерьте сопротивление омметром между выводами резистора и сравните со значением из паспорта. Также проверьте визуально кабель и разъём на подгорание.
Ошибка E215 может появиться из-за сети, а не самого привода?
Да, повышенное или нестабильное напряжение питающей сети — частая причина. Стоит измерить напряжение на входе шкафа мультиметром при появлении аварии.
Влияет ли скорость торможения оси на появление E215?
Влияет напрямую. Чем резче торможение тяжёлой оси, тем больше энергии рекуперации поступает в шину за короткое время, и тем выше риск превышения порога напряжения.
Что делать, если резистор и сеть в норме, а ошибка повторяется?
Скорее всего, неисправен ключ разряда на силовой плате привода или деградировали конденсаторы фильтра шины. В этом случае требуется диагностика или замена силового модуля.
Заключение
Ошибка E215 почти всегда указывает на конкретный, физически проверяемый узел — тормозной резистор, ключ разряда, качество питающей сети или неудачно настроенный профиль торможения. Последовательная диагностика от простого к сложному экономит время и позволяет не заменять исправные дорогие модули там, где достаточно поменять резистор или скорректировать параметр программы.
Если после самостоятельной проверки причина остаётся неясной или речь идёт о повторяющемся отказе силовой платы, специалисты ООО «Эффективное производство» помогут с диагностикой привода Fagor, подбором совместимых компонентов и восстановлением работоспособности станка.
