Ошибки Delta VFD OC/OV: перегрузка по току и перенапряжение шины
Преобразователь частоты (ПЧ) Delta VFD — распространённый элемент привода подачи охлаждающего насоса, вентилятора шпиндельной бабки или вспомогательного асинхронного двигателя на станках с ЧПУ. Когда на дисплее появляется код OC или OV, привод останавливается и блокирует запуск до сброса ошибки. Проблема в том, что оба алармы имеют схожую логику защиты, но разные первопричины — и попытка «просто перезапустить» без диагностики часто приводит к повторному срабатыванию через несколько минут работы или к выходу из строя силового модуля. Разберём, что означают эти коды, из-за чего они возникают и в какой последовательности их проверять.
- Как работает защита по току и напряжению в VFD
- Код OC: перегрузка по току — где искать причину
- Код OV: перенапряжение шины — где искать причину
- Сравнение OC и OV: как быстро отличить одно от другого
- Порядок диагностики на месте
- Профилактика и параметры защиты
- Типичные ошибки при устранении
- Заключение
Как работает защита по току и напряжению в VFD
Преобразователь частоты выпрямляет сетевое напряжение, накапливает энергию на конденсаторах шины постоянного тока (DC bus) и через инвертор на IGBT-транзисторах формирует переменное напряжение регулируемой частоты для двигателя. Контроллер ПЧ непрерывно измеряет два параметра: ток в фазах инвертора и напряжение на шине DC. Если ток превышает пороговое значение — срабатывает защита OC (Over Current). Если напряжение на шине выходит за верхнюю границу — срабатывает защита OV (Over Voltage). Обе защиты аппаратные и программные одновременно: быстрое отключение защищает силовые ключи от теплового и электрического разрушения за микросекунды, поэтому алармы фиксируются мгновенно, без задержки на «подумать».
Важно понимать разницу в природе события: OC — это реакция на избыточный ток, потребляемый двигателем или создаваемый коротким замыканием. OV — реакция на избыточную энергию, поступающую обратно в конденсаторы шины, чаще всего от тормозящегося или свободно вращающегося под нагрузкой двигателя. Похожие по последствиям (аварийный останов), эти коды требуют разной диагностики.
Код OC: перегрузка по току — где искать причину
Аларм OC (иногда с уточнением oc-A, oc-d, oc-n в зависимости от режима работы — ускорение, установившаяся скорость, замедление) означает, что мгновенный ток в одной или нескольких фазах инвертора превысил допустимый порог. Наиболее частые причины:
- Механическая перегрузка привода: заклинивание насоса, забитый крыльчаткой вентилятор, застрявший шнек — двигателю не хватает крутящего момента, и он потребляет ток выше номинала.
- Слишком короткое время ускорения (параметр времени разгона), заданное в настройках ПЧ — двигатель не успевает набрать скорость, растёт пусковой ток.
- Межфазное или межвитковое короткое замыкание в обмотке двигателя, повреждение изоляции кабеля питания двигателя.
- Несоответствие мощности двигателя и преобразователя — ПЧ подобран «впритык» или ниже номинала нагрузки.
- Механическое заклинивание вала, износ подшипников, попадание посторонних предметов в рабочую полость насоса или вентилятора.
- Скачок нагрузки при резком открытии/закрытии клапана в системе СОЖ, гидроудар.
Проверка начинается с механики: отключите двигатель от привода и проверьте вал вручную — он должен вращаться свободно, без заедания и рывков. Затем измерьте сопротивление изоляции обмоток мегаомметром и сопротивление фаз между собой — разброс более 5–10% говорит о повреждении обмотки. Если механика и обмотки в порядке, смотрите параметры разгона/торможения в ПЧ и сравнивайте фактический ток с паспортным номиналом двигателя.
Код OV: перенапряжение шины — где искать причину
Аларм OV возникает, когда напряжение на конденсаторах DC bus превышает верхний предел (обычно около 1,3–1,4 от номинального выпрямленного напряжения сети, точное значение — по руководству конкретной серии VFD). Основные причины:
- Слишком короткое время замедления (торможения) — двигатель с вращающейся массой (маховиком, крыльчаткой, шкивом) при активном торможении отдаёт кинетическую энергию обратно на шину быстрее, чем она рассеивается.
- Отсутствие или неисправность тормозного резистора там, где нагрузка требует активного динамического торможения.
- Повышенное напряжение питающей сети — скачки, характерные для некоторых промышленных сетей при включении/отключении мощных потребителей.
- Обрыв или деградация конденсаторов шины DC — реже, но встречается на изношенных приводах.
- Вращение двигателя «на выбеге» под внешним воздействием — например, поток воздуха или жидкости продолжает крутить крыльчатку, а ПЧ пытается притормозить её до нуля.
Первое, что нужно проверить, — заданное время замедления (deceleration time) в параметрах привода: если оно меньше, чем требует инерция нагрузки, увеличьте его. Если увеличение времени торможения не убирает ошибку или недопустимо по технологии, нужен тормозной резистор, рассеивающий избыточную энергию в тепло, — он подключается к соответствующим клеммам ПЧ и подбирается по мощности рекуперации и сопротивлению.
| Признак | OC — перегрузка по току | OV — перенапряжение шины |
|---|---|---|
| Момент появления | Обычно на разгоне или при постоянной нагрузке | Обычно на замедлении или при остановке |
| Что измеряется | Ток в фазах инвертора | Напряжение на конденсаторах DC bus |
| Типичная причина | Механическая перегрузка, короткое замыкание, короткий разгон | Короткое торможение, отсутствие тормозного резистора, скачок сети |
| Что проверить первым | Свободный ход вала, сопротивление обмоток, время ускорения | Время замедления, наличие и исправность тормозного резистора |
| Риск при игнорировании | Перегрев и деградация IGBT-модуля | Вздутие и выход из строя конденсаторов шины |
Сравнение OC и OV: как быстро отличить одно от другого
На практике оператору не всегда очевидно, что произошло: сообщение на дисплее короткое, а история событий (event log) есть не во всех сериях. Быстрый способ отличить причины — зафиксировать, на какой фазе цикла произошла остановка. Если станок только запускал насос или вентилятор — вероятнее OC от пускового тока или заклинивания. Если ошибка появилась при команде на останов или снижение частоты — почти всегда OV от избыточной рекуперации.
Второй ориентир — повторяемость. Если ошибка стабильно появляется на одном и том же этапе цикла при одинаковой нагрузке, это указывает на системную причину (неверные параметры разгона/замедления, отсутствие тормозного резистора). Если ошибка появляется случайно, без привязки к режиму, — ищите нестабильность сети или деградацию компонентов (конденсаторы, обмотки).
Для более точной диагностики силовой части ПЧ, включая измерение фактических параметров сети и нагрузки, можно привлечь специализированный ремонт промышленного оборудования — это особенно оправдано, если алармы повторяются после нескольких попыток самостоятельной настройки.
Порядок диагностики на месте
Рекомендуемая последовательность действий при появлении OC или OV, применимая к большинству серий Delta VFD:
- Зафиксировать точный код и подкод ошибки (если есть буквенное уточнение) и момент её появления в цикле работы.
- Обесточить привод, проверить визуально силовые клеммы, кабель питания двигателя и клеммы тормозного резистора на предмет подгара, ослабленных соединений.
- Отсоединить двигатель от нагрузки (муфту, ремень) и проверить свободный ход вала вручную.
- Измерить мегаомметром сопротивление изоляции обмоток двигателя и сопротивление между фазами.
- Проверить текущие параметры времени разгона/замедления в меню ПЧ и сравнить их с паспортными рекомендациями для подключённой нагрузки.
- Проверить напряжение питающей сети под нагрузкой и в режиме холостого хода — отклонения более 10% от номинала требуют внимания энергетика объекта.
- При подозрении на OV — проверить наличие, целостность и правильность подключения тормозного резистора.
- После устранения причины — сбросить аларм и провести пробный цикл под наблюдением, контролируя ток и напряжение через встроенный дисплей или ПК-мониторинг, если он предусмотрен.
Если после проверки всех пунктов ошибка повторяется без видимой внешней причины, вероятна внутренняя деградация силового модуля или конденсаторов ПЧ — в этом случае целесообразнее заменить преобразователь целиком, а не тратить время на бесконечную настройку параметров.
Универсальный ПЧ общего назначения — подходит для замены привода, стабильно выдающего OC или OV из-за деградации силовых компонентов.
Профилактика и параметры защиты
Часть алармов OC/OV можно предотвратить корректной настройкой параметров при пусконаладке и последующем плановом обслуживании:
- Задавайте время разгона и замедления с запасом относительно момента инерции нагрузки — особенно для насосов и вентиляторов с крупными крыльчатками.
- Не превышайте предельный ток мотора (motor rated current) в параметрах ПЧ — значение должно соответствовать паспорту двигателя, а не номиналу привода.
- Для нагрузок с частыми циклами разгон-торможение или с большим маховым моментом устанавливайте тормозной резистор рассчитанной мощности заранее, не дожидаясь первого аларма OV.
- Периодически проверяйте плотность контактных соединений на силовых клеммах — ослабленный контакт увеличивает переходное сопротивление и провоцирует локальный перегрев с ложным срабатыванием защиты по току.
- Контролируйте качество сетевого напряжения на входе цеха — при частых просадках или скачках имеет смысл установить входной дроссель или разрядный резистор для сглаживания переходных процессов.
Для линий с постоянной высокой нагрузкой на насосы СОЖ или вентиляторы охлаждения оправдано держать на складе резервный ПЧ той же серии — простой станка из-за ожидания привода обходится дороже самого преобразователя.
Компактная серия для вспомогательных приводов — насосов охлаждения и вентиляторов, где важна экономичная и надёжная замена привода.
Разрядный резистор рассеивает избыточную энергию рекуперации при торможении — типовое решение при повторяющемся аларме OV.

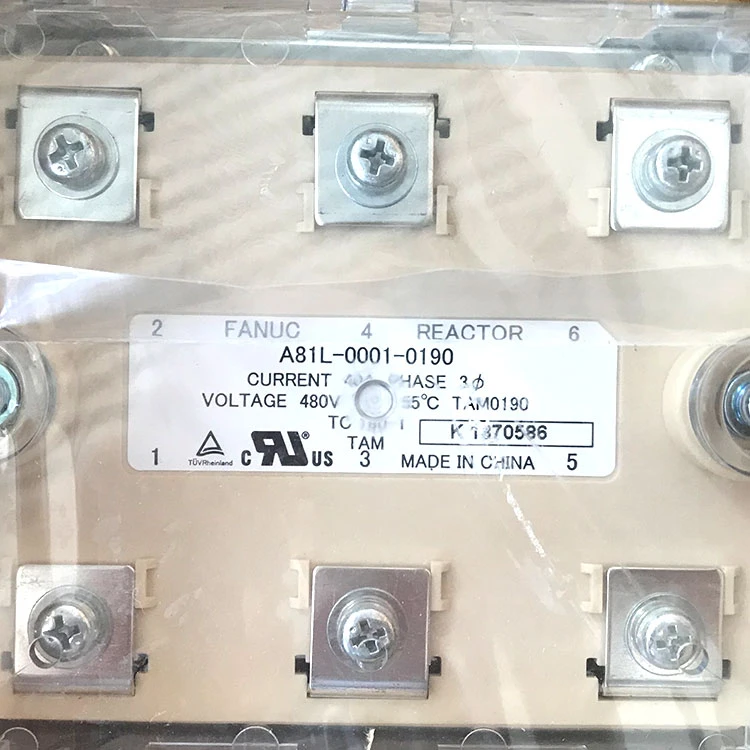

Входной дроссель сглаживает импульсные токи и снижает влияние скачков сети на работу силовой части привода.
Типичные ошибки при устранении
На практике устранение OC/OV часто затягивается из-за нескольких повторяющихся ошибок обслуживающего персонала:
- Механическое увеличение времени разгона/замедления «на глаз», без проверки реальной причины — ошибка временно уходит, но нагрузка на привод и энергопотребление растут, а первопричина (например, начинающееся заклинивание подшипника) остаётся необнаруженной.
- Многократный сброс аларма без диагностики — каждый цикл перегрузки по току дополнительно нагревает силовые ключи, ускоряя их деградацию до полного выхода из строя.
- Игнорирование состояния тормозного резистора — обгоревший или оборванный резистор внешне может выглядеть исправным, но не выполняет свою функцию, и OV возвращается.
- Попытка заменить ПЧ на модель другой мощности «на глаз» без пересчёта параметров нагрузки — новый привод либо не тянет пуск, либо избыточен и работает неэффективно.
- Отсутствие проверки качества питающей сети — если причина в скачках напряжения на входе цеха, замена самого преобразователя проблему не решит.
Дополнительно полезно свериться с логикой работы смежных систем защиты — принципы построения защит по току и напряжению во многом схожи с логикой сервоусилителей ЧПУ, о которых подробнее рассказано в материале про перегрев сервоусилителя и его причины.
FAQ: частые вопросы
Можно ли просто увеличить лимит тока в параметрах ПЧ, чтобы убрать ошибку OC?
Нет. Порог защиты рассчитан под безопасный режим силовых ключей и обмоток двигателя, его завышение приводит к перегреву и ускоренному выходу из строя оборудования вместо устранения истинной причины перегрузки.
Почему ошибка OV появляется только при остановке станка, а не при работе?
Потому что перенапряжение шины возникает от энергии рекуперации во время торможения — вращающаяся масса нагрузки отдаёт кинетическую энергию обратно в конденсаторы ПЧ быстрее, чем она успевает рассеяться.
Обязательно ли ставить тормозной резистор, если увеличение времени замедления убрало ошибку?
Не обязательно, если увеличенное время торможения приемлемо по технологии процесса. Если время цикла критично, тормозной резистор нужен независимо от того, что временно ошибка не проявляется.
Как отличить перегрузку по току от короткого замыкания в обмотке двигателя?
Короткое замыкание даёт стабильное и резкое срабатывание OC почти сразу после подачи питания на двигатель независимо от нагрузки, а механическая перегрузка обычно связана с конкретным этапом цикла или ростом усилия сопротивления.
Нужно ли менять весь преобразователь частоты после одного срабатывания OC или OV?
Нет, единичное срабатывание — это штатная защита, сработавшая правильно. Замену привода стоит рассматривать только при повторяющихся алармах без внешней причины, что указывает на деградацию внутренних компонентов ПЧ.
Заключение
Коды OC и OV на преобразователях частоты Delta VFD сигнализируют о разных физических процессах — избыточном токе в фазах инвертора и избыточном напряжении на шине DC соответственно, — но объединяет их одно правило: аларм — это симптом, а не самостоятельная проблема. Прежде чем менять параметры или сам привод, нужно понять, что стоит за срабатыванием защиты: механическая перегрузка, неверные настройки разгона/замедления, отсутствующий тормозной резистор или нестабильная сеть.
