ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РЕДУКТОРОВ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РЕДУКТОРОВ
Для правильного выбора редуктора действующая радиальная нагрузка на выходном валу редуктора не должна превышать максимально допустимого значения, указанного в таблице...
21505
(1)

Содержание:

  1. Методика расчета консольных нагрузок на выходной вал
  2. Методика расчета консольных нагрузок на входной вал

1. Методика расчета консольных нагрузок на выходной вал

Радиальная нагрузка

Для правильного выбора редуктора действующая радиальная нагрузка на выходном валу редуктора Fr не должна превышать максимально допустимого значения, указанного в таблице выбора Fr2 (см. стр. 124). Действующая радиальная нагрузка рассчитывается по формуле:

формула 1

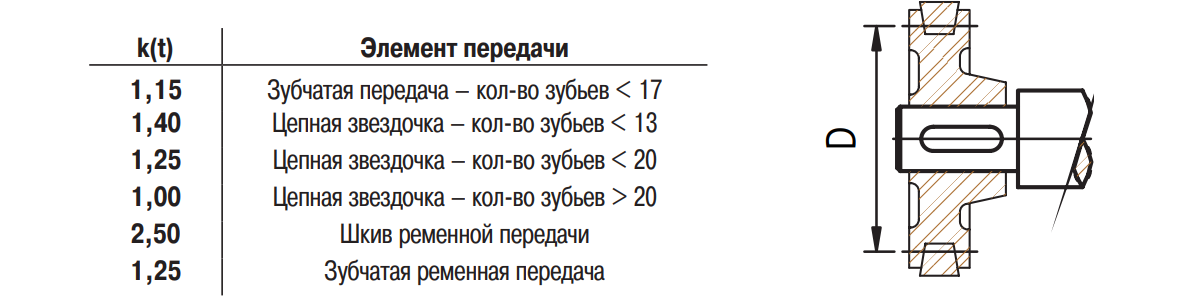

таблица 1

Методика выбора габарита редуктора серии MRD, исходя из радиальной нагрузки на выходной вал:

  1. Определяем место приложения радиальной нагрузки, расстояние Х (см. рис.)

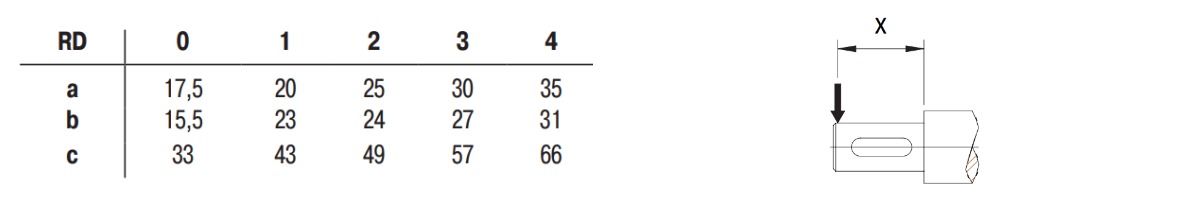

  2. Выбираем из таблицы, в соответствии с нужным габаритом, коэффициенты a, b, c.
  3. Определяем максимально допустимую радиальную нагрузку, действующую на подшипники, при чем полученное значение должно быть больше действующей радиальной нагрузки (*):

формула 2

  1. Определяем максимально допустимую радиальную нагрузку, действующую на выходной вал, при чем полученное значение должно быть больше действующей радиальной нагрузки (**):

формула 3

таблица 2

Редуктор считается выбранным правильно, если выполнены оба условия (*) и (**).

Осевая нагрузка

Осевая нагрузка рассчитывается по ниже приведенной формуле:

формула 4

рисунок 3

2. Методика расчета консольных нагрузок на входной вал

Методика расчета консольных нагрузок на входной вал аналогична методике расчета консольных нагрузок на выходной вал.
